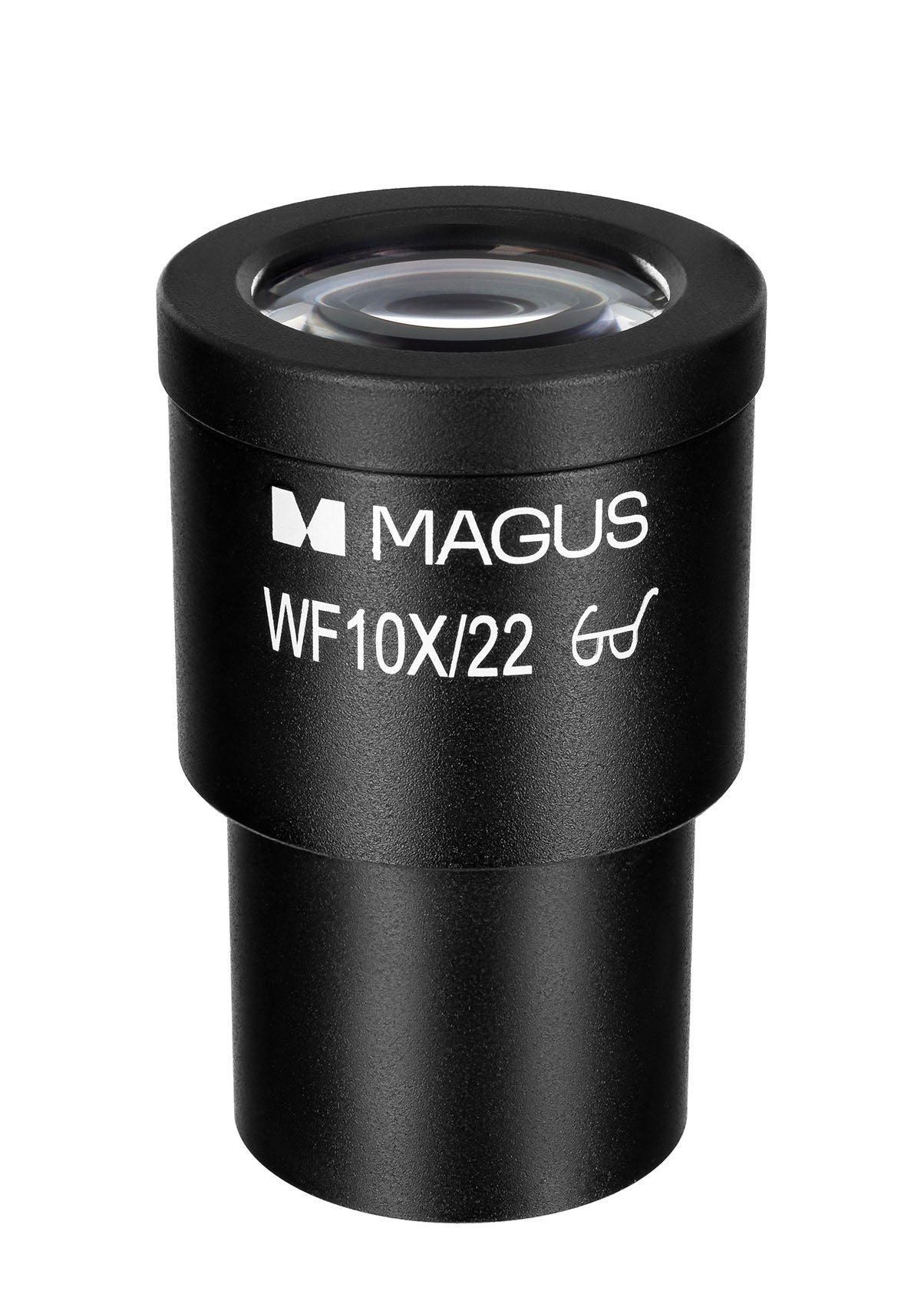

Ocular con escala de medición MAGUS MES10 10х/22 mm (D 30 mm)

Ocular con escala de medición MAGUS MES10 10х/22 mm (D 30 mm)
Ampliación: 10x. Campo de visión: 22 mm. Escala de medición con divisiones de 0,1 mm

Este ocular tiene una escala de medición situada en el plano del diafragma de campo para medir muestras en milímetros o micras. Las divisiones de la escala son de 0,1 mm. Este ocular se instala en un tubo ocular de 30 mm de diámetro en sustitución de un ocular estándar con un aumento de 10x. Para cada objetivo que utilice, debe calibrar la escala de medición. Para ello es necesario un portaobjetos de calibración (objeto micrométrico) provisto de divisiones de 0,01 mm. El portaobjetos se coloca en la platina del microscopio y el ocular se gira en el tubo hasta que las escalas del ocular y del portaobjetos queden paralelas.

Para cada objetivo también se determina el valor de división de la escala del ocular. Para objetivos de bajo aumento, debe contar el número de divisiones de la escala del ocular que caben dentro de la escala del portaobjetos de calibración. Para objetivos de aumento medio y alto, debe hacer lo contrario, es decir, contar cuántas divisiones de la escala del portaobjetos caben dentro de la escala del ocular.

Luego, el valor de división (E) se calcula mediante esta fórmula:

T – es el valor de división de la escala micrométrica del portaobjetos (0,01 mm);

L – número de divisiones de la escala del portaobjetos;

A – número de divisiones de la escala del ocular

Para calcular el tamaño lineal real de una muestra, debe medir la longitud de la muestra en la escala del ocular y luego multiplicar este valor por el valor E calculado para el objetivo.

Compatibilidad:
Microscopio biológico MAGUS Bio 250B
Microscopio biológico MAGUS Bio 250BL
Microscopio biológico MAGUS Bio 250T
Microscopio biológico MAGUS Bio 250TL
Microscopio biológico invertido MAGUS Bio V300
Microscopio biológico invertido MAGUS Bio V350
Microscopio metalúrgico MAGUS Metal 600
Microscopio metalúrgico MAGUS Metal 600 BD
Microscopio metalúrgico MAGUS Metal 630
Microscopio metalúrgico MAGUS Metal 630 BD
Microscopio metalúrgico MAGUS Metal 650
Microscopio metalúrgico MAGUS Metal 650 BD
Microscopio metalúrgico invertido MAGUS Metal V700
Microscopio metalúrgico invertido MAGUS Metal V700 BD
Microscopio de fluorescencia MAGUS Lum 400
Microscopio de fluorescencia MAGUS Lum 400L
Microscopio invertido de fluorescencia MAGUS Lum V500
Microscopio invertido de fluorescencia MAGUS Lum V500L
Microscopio polarizador MAGUS Pol 800

Especificaciones:
Material de las lentes: vidrio óptico
Ampliación, x: 10
Campo de visión, mm: 22
Ajuste de dioptrías del ocular, D: −
División mínima, mm: 0,1
Diámetro del tubo del ocular, mm: 30
Material del cuerpo: cobre
Distancia de acomodación ocular, mm: 10
