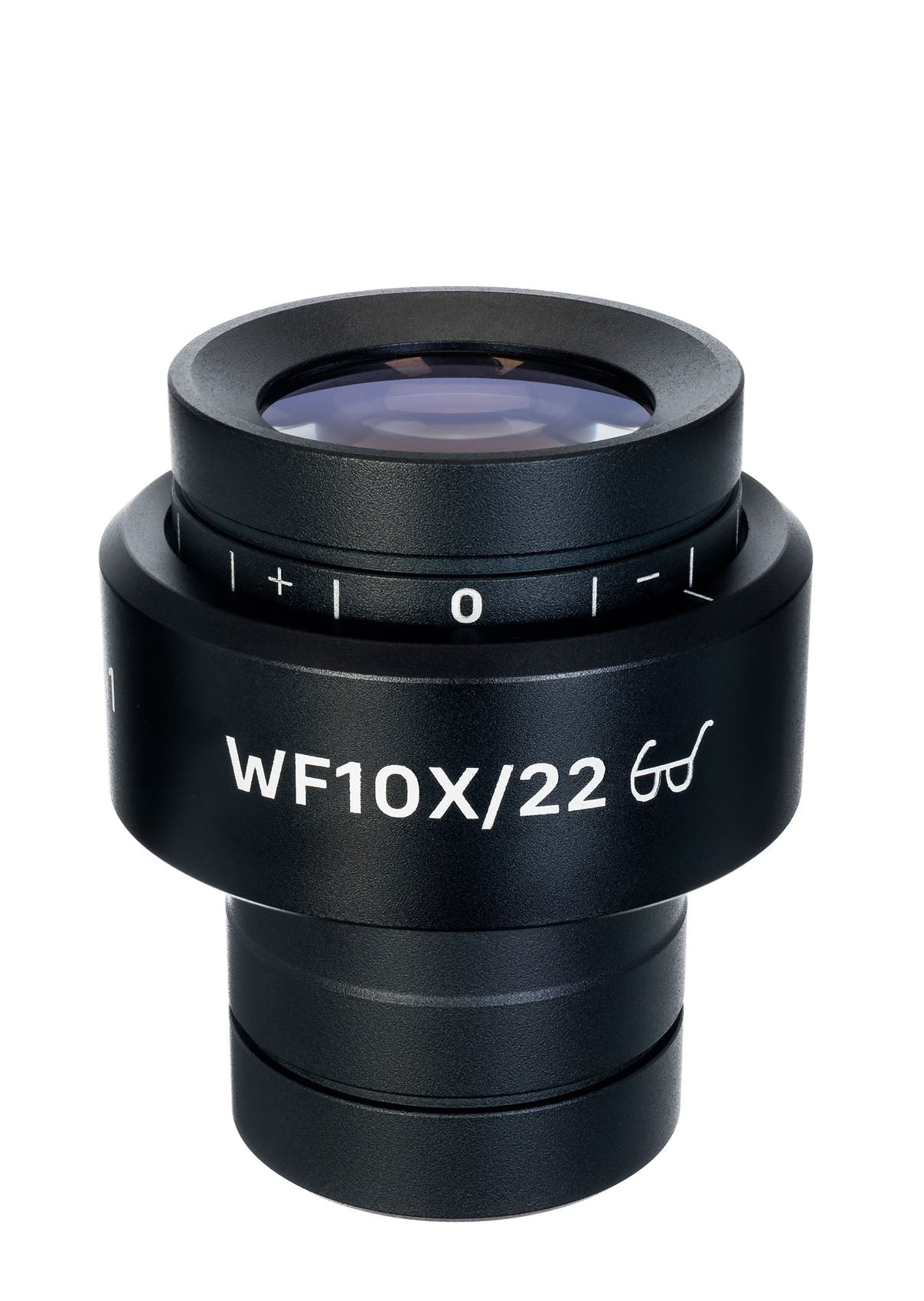

Ocular con escala de medición MAGUS SE10S 10х/22 mm (D 30 mm)

El ocular SE10S no solo tiene 10 aumentos, sino que también está equipado con una escala para evaluar el tamaño de la muestra o sus estructuras en milímetros o micras. La escala está marcada en divisiones de 0,1 mm y se encuentra en la zona del diafragma de campo del ocular. Antes de empezar a medir, calibre la escala según los parámetros de cada objetivo con el que piense trabajar. El modelo SE10S se instala en un tubo de 30 mm.

Calibración

La calibración se realiza con un portaobjetos de calibración (un micrómetro de platina). Colóquelo en la platina y enfoque el microscopio en su escala, dividida en segmentos de 0,1 mm. A continuación, gire el ocular en el tubo hasta que las divisiones de la escala del ocular queden paralelas a las divisiones del portaobjetos de calibración.

Cálculo

Para calibrar la escala del ocular para el objetivo seleccionado, utilice la fórmula siguiente:
E=TL/A, donde:
E = división de la escala del ocular;
T = división de la escala micrométrica de la platina marcada en el micrómetro de platina (0,01 mm);
L = número de divisiones en el micrómetro de platina;
A = número de divisiones en la escala del ocular.

El valor E debe anotarse para cada objetivo. Durante la medición de la muestra, cuente el número de divisiones de la escala del ocular entre los dos puntos deseados. A continuación, multiplique este número por E. El resultado es el valor lineal del objeto medido.

Compatibilidad:

• Estereomicroscopio MAGUS Stereo 9T
