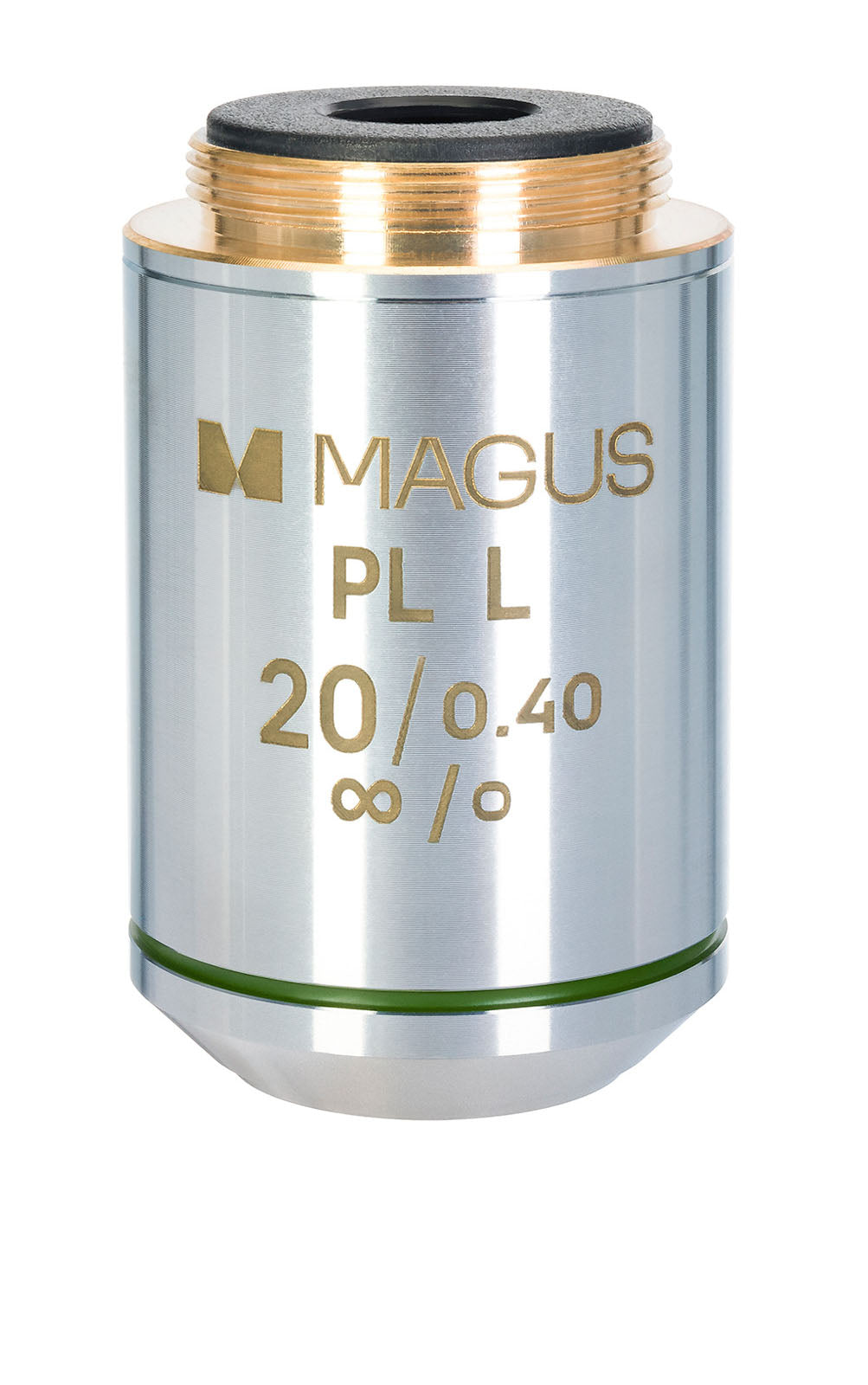

Lente MAGUS 20PLL 20x/0,40 Plan L WD 8,80 mm

Lente MAGUS 20PLL 20x/0,40 Plan L WD 8,80 mm
Lente plana acromática com correção para o infinito. Ampliação: 20x. Abertura: 0,40.

Objectiva de ampliação de 20x para microscópio metalúrgico.
É ideal para utilizar com oculares com ampliações de 10x a 20x. A ampliação útil de um microscópio com esta objetiva situa-se no intervalo de 200x a 400x; a sua resolução máxima é de 0,69 µm.

A ótica planar acromática corrige a curvatura de campo em 90%, produzindo uma imagem nítida e sem distorções em praticamente todo o campo de visão. Recomenda-se a utilização desta lente objetiva com oculares de amplo campo de visão (22 mm). Uma ocular 10x/22 mm produzirá um campo de visão com um diâmetro de 1,1 mm. A aberração cromática é corrigida para as cores vermelha e azul, e a aberração esférica é corrigida para a cor verde.

Uma objetiva metalúrgica requer uma operação sem lamela. O objeto em estudo pode apresentar uma textura com variações significativas de altura e, com a posição padrão da objetiva, existe o risco de o danificar ou danificar a amostra. Assim sendo, a objetiva do microscópio metalúrgico MAGUS 20PLL tem uma distância de trabalho superior aos 8,8 mm padrão.

A lente é compatível com microscópios com correção para o infinito. A sua distância parafocal é de 45 mm.

Compatibilidade:
Microscópio Metalúrgico MAGUS Metal 600
Microscópio Metalúrgico MAGUS Metal 630
Microscópio Metalúrgico MAGUS Metal 650
Microscópio metalúrgico invertido MAGUS Metal V700

Especificações

Material da lente: vidro ótico
Classe da lente de acordo com o grau de correção da aberração: plano acromático
Comprimento do tubo: corrigido para infinito (∞)
Técnica de contraste: campo claro
Ampliação, x: 20
Abertura: 0,40
Distância de trabalho, mm: 8,80
Distância parfocal, mm: 45
Espessura da lamela, mm: sem lamela
Mecanismo da mola: −
Imersão: −
Material do corpo: cobre
