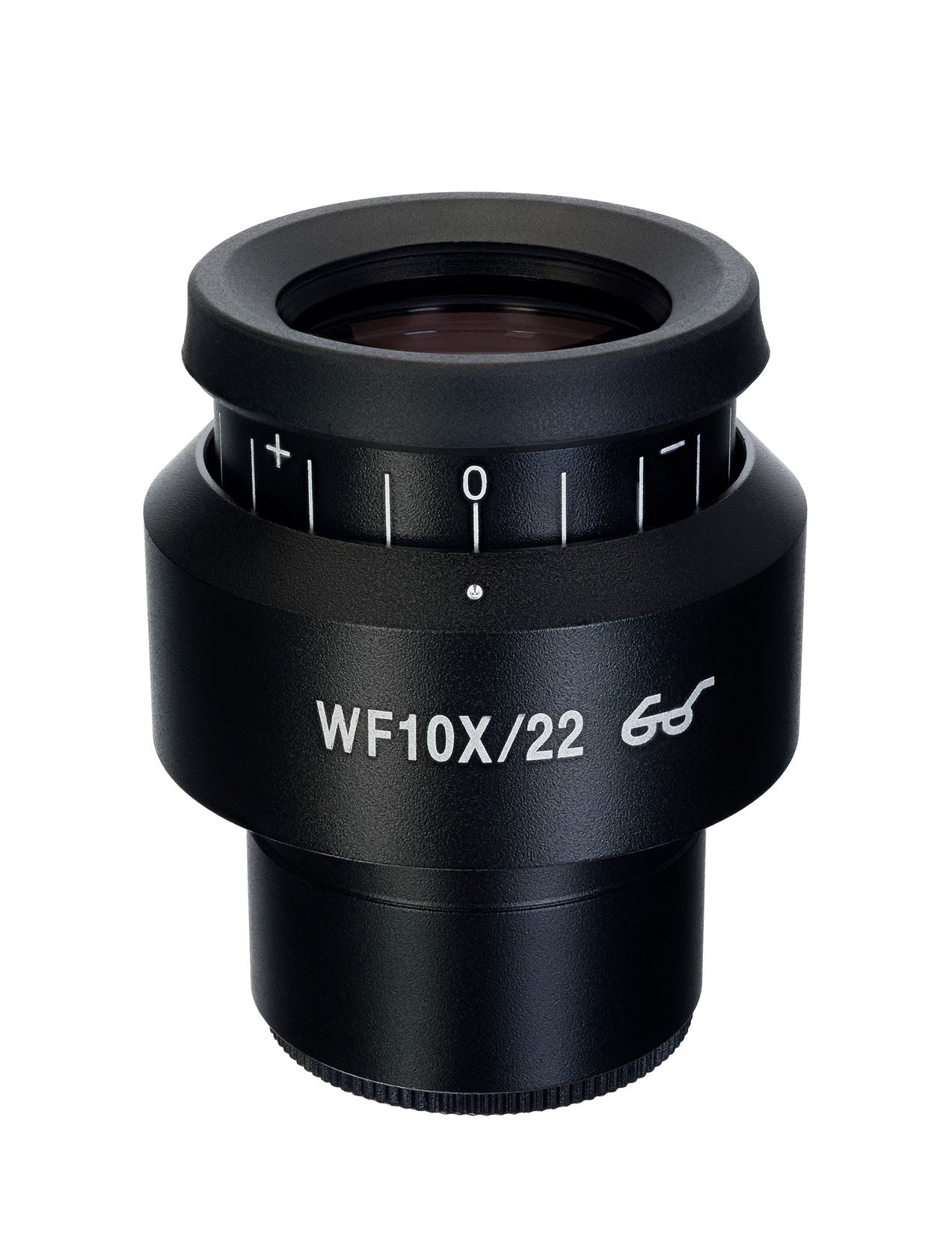

Ocular MAGUS SD10S 10x/22 mm (D 30 mm) com escala de medição

Ocular MAGUS SD10S 10x/22 mm (D 30 mm) com escala de medição
Com ajuste de dioptria. Ampliação: 10x. Campo de visão: 22 mm. Escala de medição com divisões de 0,1 mm.

A ocular com escala de medição é utilizada para medir o tamanho das amostras observadas e as suas estruturas em unidades lineares: milímetros ou micrómetros. Esta ocular substitui uma ocular padrão de 10x. A escala de medição está localizada no plano do diafragma de campo, com divisões de 0,1 mm. Diâmetro da ocular: 30 mm.

Preparação
Antes de realizar medições, é necessário calibrar a escala da ocular para cada ampliação da objetiva que vai ser utilizada. Isto requer uma lâmina de calibração: um micrómetro de platina com escala. Para um estereomicroscópio, recomendamos a utilização de uma lâmina de calibração com uma divisão de escala de 0,1 mm. A lâmina de calibração deve ser colocada sobre a platina e o microscópio deve ser focado na escala de medição. A ocular é então rodada no tubo ocular até que as escamas na lâmina e na ocular estejam paralelas entre si.

Cálculo do valor de incremento da escala integrada na ocular para cada ampliação da lente objetiva.
O cálculo para cada aumento da meta é realizado de acordo com a fórmula:
E=TL/A, em que:
E = divisão da escala da ocular;
T = divisão da escala micrométrica da plataforma marcada no micrómetro da plataforma (0,01 mm);
L = número de divisões no micrómetro de platina;
A = número de divisões na escala da ocular.

Os valores resultantes do cálculo da divisão da escala da ocular para cada ampliação da objetiva devem ser anotados.

Cálculo da verdadeira dimensão linear de um objeto
Quando medir um objeto, conte primeiro o número de divisões da escala da ocular que o objeto abrange. Multiplique este resultado pelo valor da escala calculado anteriormente para a ampliação da lente objetiva selecionada. O valor resultante será o valor linear real do objeto.

Compatibilidade:

Estereomicroscópio MAGUS Stereo 7B
Estereomicroscópio MAGUS Stereo 7T
Estereomicroscópio MAGUS Stereo 8B
Estereomicroscópio MAGUS Stereo 8T
Cabeçote de microscópio estéreo MAGUS 7BH
Cabeçote de microscópio estéreo MAGUS 7TH
Cabeçote de microscópio estéreo MAGUS 8BH
Cabeçote de microscópio estéreo MAGUS 8TH

Especificações
Material da lente: vidro ótico
Ampliação, x: 10
Diâmetro do campo de visão, mm: 22
Ajuste de dioptria: +
Divisões da escala, mm: 0,1
Diâmetro da ocular, mm: 30
